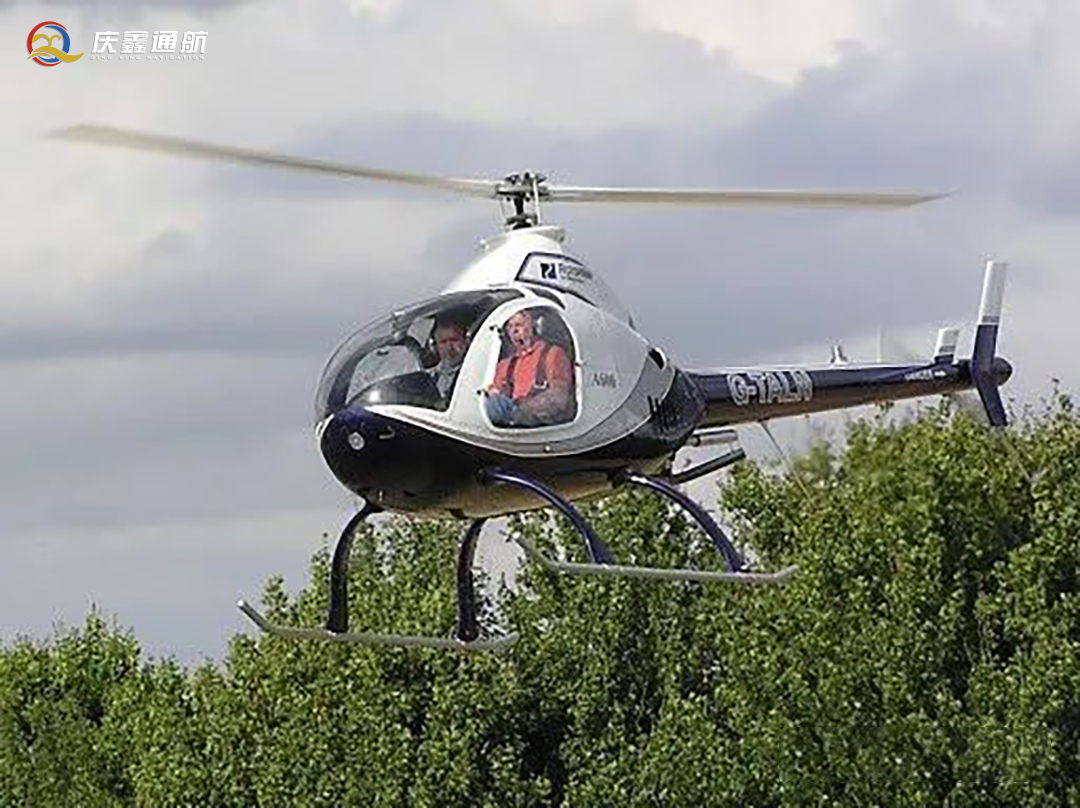

羅特威A600高功率渦輪增壓版直升機,是美國羅特威公司于2017年設計開發的一款全新的機型,是現今受歡迎的,可以由個人組裝的小型雙人直升機。該款直升機加入了全新一代的觸屏航電系統,改進了傳動系統,尾槳,油箱和起落架,通過增加效率,降低轉速,從而降低油耗延長零件壽命,使該款直升機的操作更方便、更經濟。
A600直升機因價格低廉,降低了購買直升機的門檻,累計在包括中國在內的市場銷售了超過1600架,中國多地的農民采購了相當數量的該款直升機用來農林噴灑作業,據說一小時作業可達800畝。該款直升機因價格低廉,使用普通汽油,降低了使用成本,減少了對配套設施的依賴,使用更加靈活,被廣泛用于執行飛行訓練、空中觀光、高空攝影、農林防護等飛行任務。
羅特威A600農林噴灑作業視頻

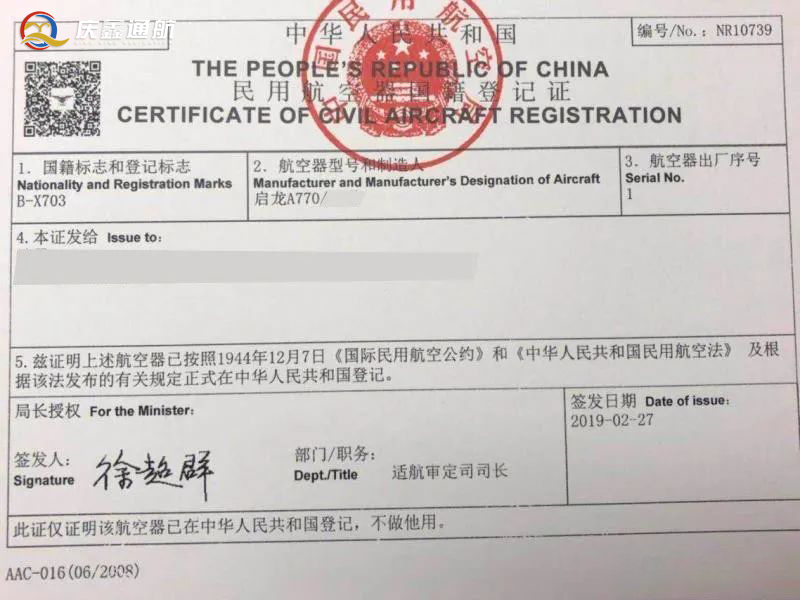

目前,中國國內可以辦理蓋款直升機的國籍證、電臺證、適航證,讓飛行更有安全保障。
適航證
羅特威A600高清飛行視頻
機體結構

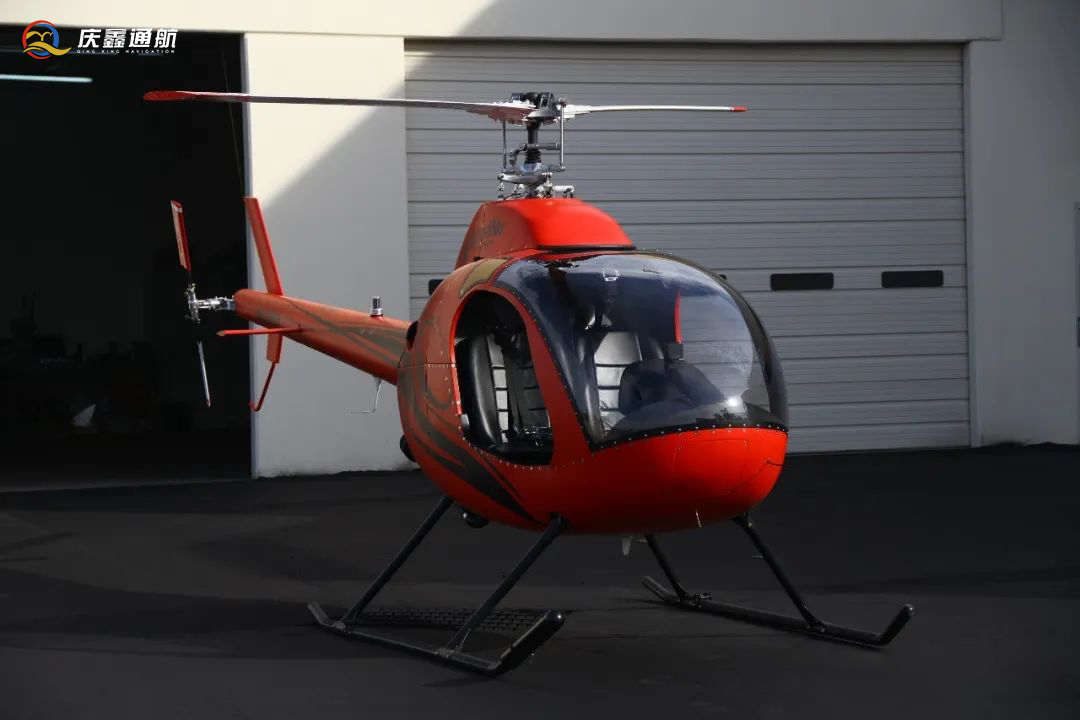

羅特威A600機艙成水滴形,機頭擁有大于一般機型的透明座艙,兩側艙門舷窗也十分巨大,使駕駛員在駕駛時擁有更好的觀察視角。發動機艙位于駕駛艙后部,與機身融為一體。A600的尾樑纖細,帶有小型水平尾翼,尾樑后部向上翹起,用來提高右側尾槳和地面的距離,降低尾槳觸地的危險。A600使用的滑橇式起落架非常寬大,寬度達到2.6米,提高了直升機起降時的安全性。
A600使用了防漏油箱,以及新一代的燃油電子數字控制系統,用來保證油路的安全。低轉速警告系統,更廣受新飛行員的好評。機艙兩側的蝴蝶式艙門,使乘客上下機時更加方便。在艙內方面,寬闊的空間甚至超過不少SUV,真皮的座椅更為該機增色不少。
動力系統
羅特威A600采用了RH600T水平對置四缸汽油航空發動機。動力單元的自主生產也是羅特威的傳統之一。A600T的可靠動力單元是經過五十年經驗積累,嚴格測試定型的2.65升四缸航空發動機平臺。
在服役多年的RI600N自然吸氣發動機的基礎之上,工程人員優化了低壓縮比活塞,加強活塞連桿,選用流量更大的氣門,并改進曲軸加工工藝。在原有4200轉工況壽命下,發動機可以穩定輸出185馬力。
每臺羅特威動力單元由800多個零件組成,由兩名技師手工組裝,完成后在臺架上試車標定。每臺發動機都有自己的序列表格,詳細記錄了軸承,氣門的間隔,馬力,扭矩等數據,是發動機獨一無二的身份證明。
通過增大主槳傳動傳動比,發動機100%轉速保守設定至3900轉(168馬力)。此舉在更好適應各地燃油品質,降低油耗,并大幅延長發動機壽命的同時,功率依然提升15% ,扭矩增加30%。

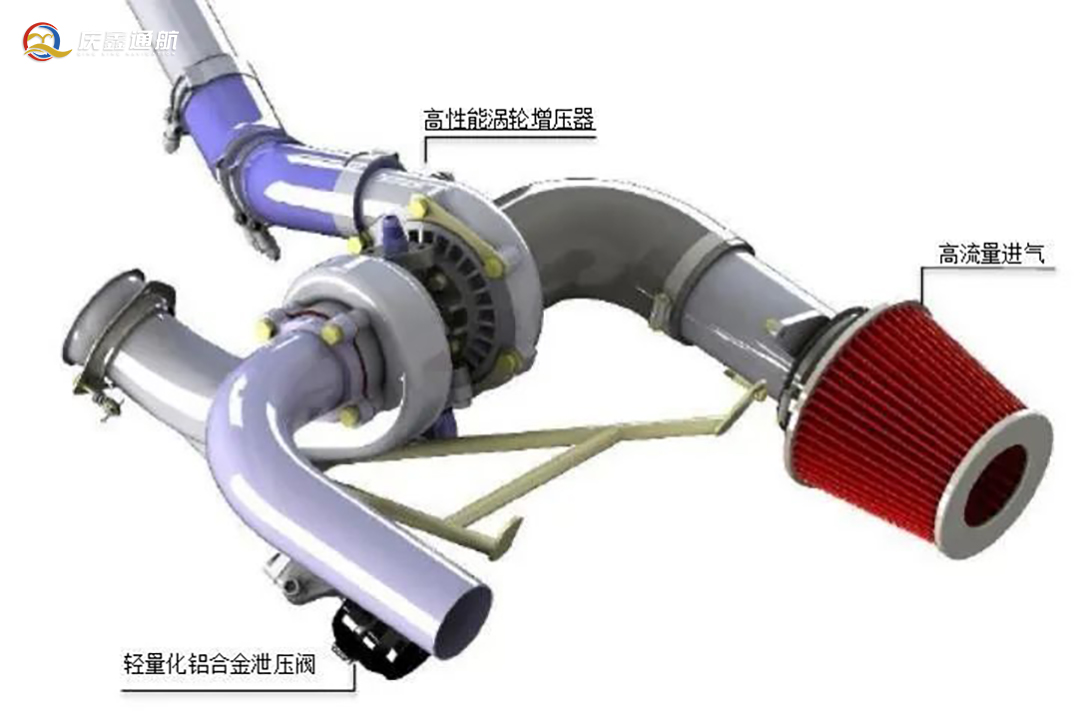

渦輪增壓
渦輪增壓技術的加入使得A600直升機的高空性能得到顯著提高。即使在增加載荷的情況下,也可以在更高高度穩定懸停。渦輪增壓器不僅帶來了性能上的提升,也為環保做出了貢獻。利用對排氣動能回收進行增壓有效的降低了排氣噪聲,從而代替了厚重的排氣消聲器。如在低噪聲要求環境下飛行,可以進一步選裝排氣消聲器。
航電系統

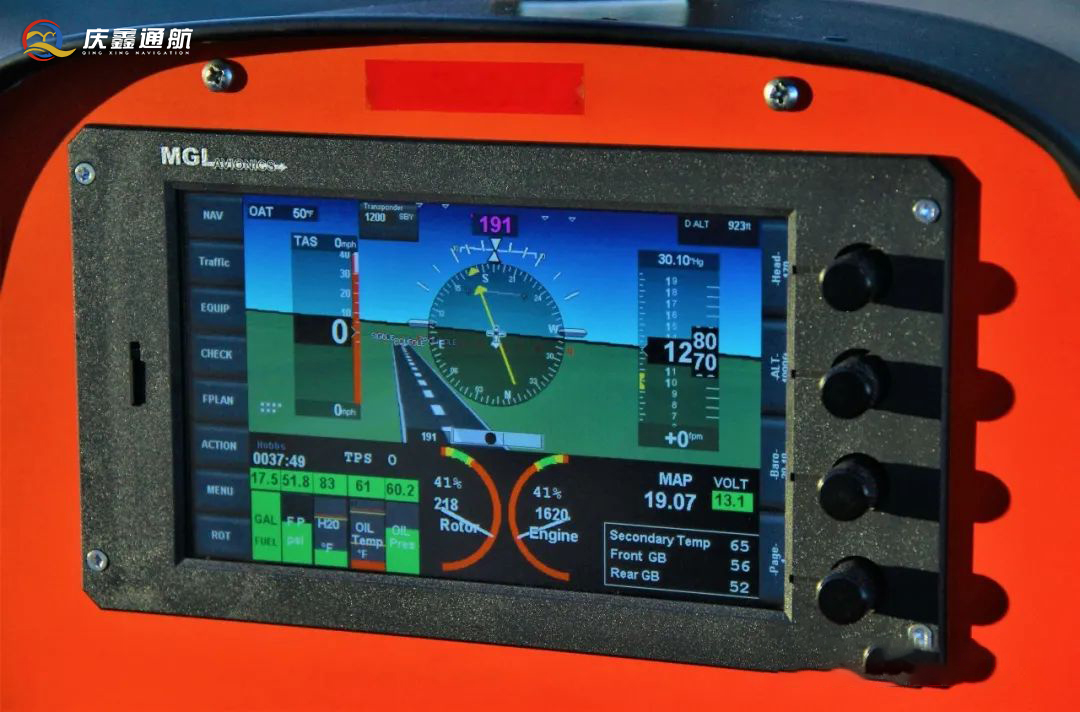

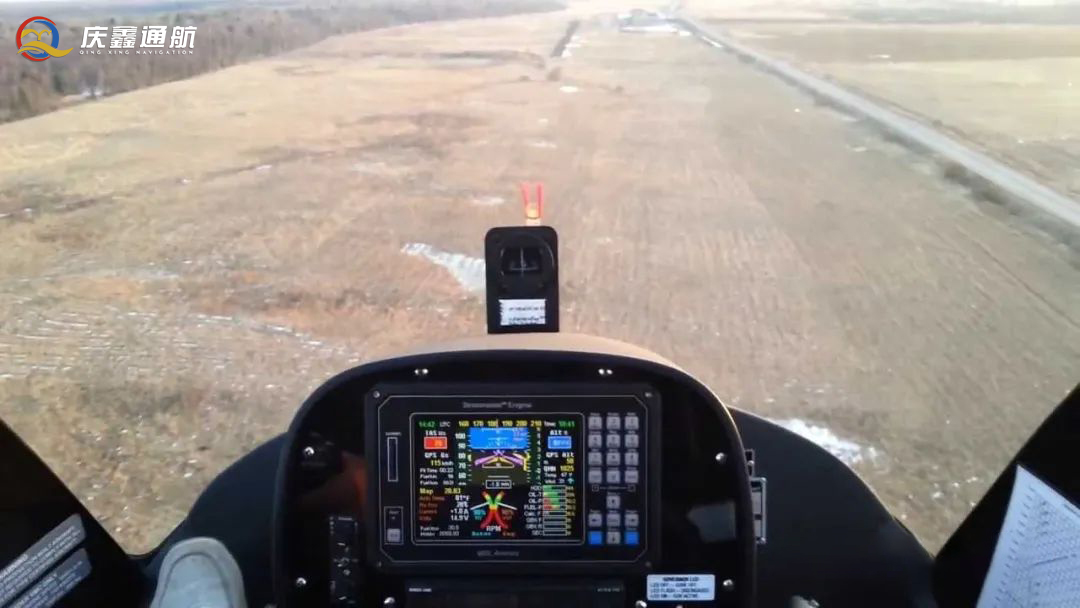

羅特威A600T標配新一代MGLDiscovery 7寸觸屏電子多功能儀表。主頁面集成了空速、高度、航向、油量、主旋翼轉速、發動機轉速、發動機燃油壓力、發動機滑油壓力、發動機進氣壓力、發動機溫度、尾槳前后傳動齒輪箱溫度、電瓶電壓、GPS三維地圖等重要信息。
擴展菜單支持系統自檢,航程規劃,ADSB以及擴展自動應答機。高分辨率全彩主屏幕改善了傳統儀表分散注意力,不易準確閱讀,不能及時發現故障問題的缺點。另外,傳統儀表可以作為選裝進行安裝。

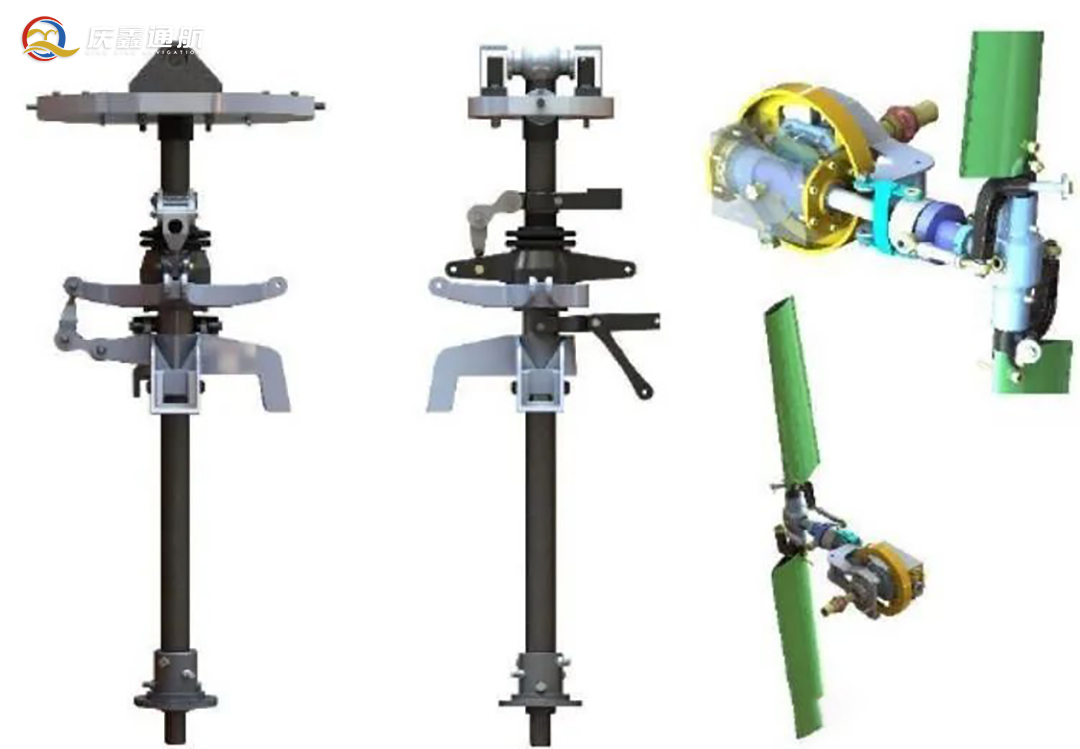

槳葉及槳頭系統
從代羅特威Scorpion開始,羅特威的旋翼系統在套材直升機領域一直是簡單,可靠,耐用的代名詞。主軸工藝符合美國MIL-T-6736軍用標準,經過
多道熱處理工序,抗拉強度達到125,000PSI(861MPa)。

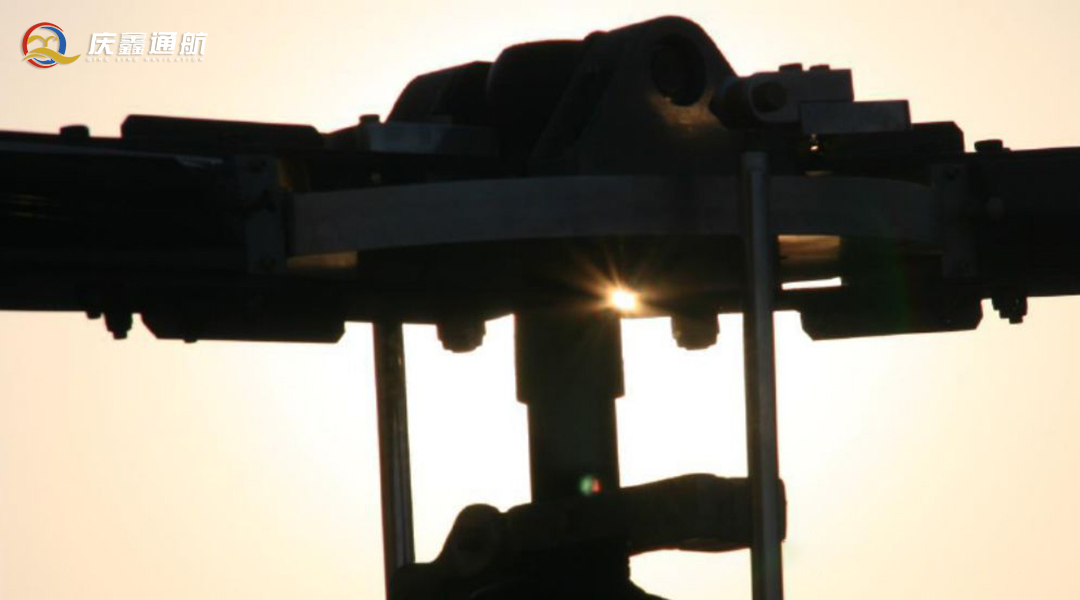

槳頭鋁合金件均為羅特威本廠高精度CNC數控加工,經過嚴格質量體系把控。每一顆AN英制航空緊固螺栓均采購自符合MIL-I-45208A質量體系的軍標供應商。主槳中的特種彈性軸承與尾槳中的滾針軸承均由羅特威向具有直升機背景的供應商提出性能要求后定制采購,保證在設計壽命之內可靠。
安全保障
A600直升機的所有發動機保障系統設計了完整的冗余備份系統。保證動力
系統的安全可靠,標配雙ECU發動機電子控制單元,雙重獨立氣缸點火系
統以及雙重供油高壓油泵。
在起飛前檢查時,兩套系統同時啟動。在飛行過程中,備份系統和主系統同
時工作,隨時待命。在其中一套系統出現故障時,電子系統控制模塊會自動切換至備份系統,保證發動機無間斷的運行。與此同時,顯示燈會提醒飛行員主系統故障,已切換至備份系統。
基本參數
發動機功率:168馬力@3900轉
乘員數量:2
總重量:680公斤
空重量:441公斤
有效載荷:243公斤
油箱容積:64升
續航時長:2小時
動態性能
爬升性能:5 米/秒
地效懸停升限:2750米
無地效懸停升限:2130米
實用升限:3350米
大指示空速(海平面):193公里/小時(100節)
滿油大速度:144公里/小時(87節)
發展歷史
RotorWay 是一個品牌,一個商標。但他代表了不僅僅一個公司,也代表了一個傳奇的自由飛行夢想。在通用航空史上,無數篇章為羅特威而著。但是,又有誰能真正準確表達羅特威直升機在過去50年中沉積的感情?
羅特威有許多可以敘述的故事 - 艱辛的研發歷程,無數飛行愛好者的童年夢想,以及一個不受時代所限的概念。五十年之后,當問及羅特威究竟代表什么的時候,有人會回答是一架直升機,是優雅的外形設計,是水平對置發動機的特有轟鳴,是在高空俯視大地的視角,是總距拉起時的一絲興奮,是工程師專注于他們信仰的執著堅持。
其實,每個人的答案都是正確的。他們都是同一個夢想的不同表達方式,一個誕生于畫圖臺上的飛行夢。草圖被化作工程計算和圖紙,而隨即被賦予一個個不同的零件號- A24-1001,E18-5200或者E48-6670。這些零件被進一步開發成型-有時甚至在深夜及清晨。今天你所見的終產品,僅僅是耗時耗力漫長過程的冰山一角。成功,隨著設計自然而然的到來。
RotorWay,未來:傳統,自1967。
50年前,我們開始探索頭頂上方的世界。使直升機成為每家每戶的必備交通工具,是1967年臺Scorpion交付時創始人的夢想。時過境遷,我們的夢想從未衰老淡去。
為什么?因為我們不僅僅停留于夢想。隨著每一代羅特威的推出,我們不斷地在著手開發,一步步向夢想靠近。
1964年,創始人B.J.Schramm設計了臺標槍直升機(Javelin)原型。這架飛機采用鋼管結構,使用了一臺40馬力摩托車發動機。原型機使用了許多汽車零件,包括汽車的鈑金作為機身蒙皮,汽車的散熱格柵作為前進氣格柵。標槍的誕生為后來機型奠定了堅實的技術路線。
1967年,羅特威開始生產蝎型單座直升機(Scorpion)套材。蝎型是一臺量產型的標槍直升機,機械結構上非常近似,特點是更加輕巧。300公斤的重量使得機型擁有160英里的航程以及900英尺/分鐘的爬升性能。
1971年,在蝎子初型的基礎上,蝎I(xiàn)I型誕生了。蝎I(xiàn)I的座艙可容納飛行員和一名乘客,瞬間成為了市場上受歡迎的輕型直升機。飛機次使用了鋁合金主槳,并搭載了一臺115馬力兩沖程船用發動機。在蝎I(xiàn)I推出的五年之后,由于不滿足于市場上發動機的推重比,1976年羅特威開始生產自己的133馬力四缸水冷航空發動機,命名為RW133。
1980年,羅特威推出了總裁直升機(Executive EXEC)在當時,總裁是使用非對稱主槳翼型的輕型直升機,整機自旋特性非常,在失去動力情況下也有極佳的安全性。外形設計上,EXEC成為世界上辨識度高的直升機之一。后來新機型延續了EXEC的經典設計。
1988年,羅特威風之星(Windstar)四座直升機原型成功試飛。機型使用了六缸發動機,五片全動式主槳和軸傳尾槳。主槳翼型采用了獨特的后掠漸變翼型設計以提高升阻比。槳尖融入了先進的靜音降噪設計。無奈隨即到來的金融危機迫使風之星的量產計劃取消。
1990年,在總裁的基礎上總裁90改進型問世。相比總裁,總裁90使用了全新的彈性軸承旋翼系統,操縱大幅變輕,震動減小,緩解了長時間飛行疲勞。在三年內,總裁90就有近500架的傲人銷量。
1993年,總裁162F代替了總裁90成為羅特威的旗艦機型。162的名字來自于新款發動機的排量-162立方英尺(2.65升),F(xiàn)代表燃油供給由化油器改為燃油噴射。總裁162F是先采用全主動電子發動機控制的活塞直升機。獨創的ACIS高度補償機械增壓系統使得飛機在高海拔也動力充沛。
2007年,羅特威A600在奧什科什飛來者大會定型亮相。從2008年開始,將近300架A600套材在全世界范圍內售出。A600換裝了全新的發動機控制系統,精確控制電子燃油噴射,并以皮帶傳動代替了老式鏈條傳動。尾槳傳動系統由皮帶傳動改為更加可靠的軸傳系統。
2017年,A600進入高功率渦輪增壓時代,并加入了全新一代的觸屏航電系統。隨之而來的還有傳動系統,尾槳,油箱和起落架的改進。通過增加效率,降低轉速從而降低油耗延長零件壽命。
自1967年開始,羅特威一步步成為世界上大的直升機套材生產企業。五十年來,我們一直致力于為客戶提供精巧設計,質量可靠的直升機套件,使更多的人有機會體驗擁有私人直升機的飛行樂趣。
在過去的五十年中,我們開創了許多套材直升機的先例。羅特威個大規模量產直升機套材的公司,個提供飛行員培訓的整機公司,個自主生產發動機的直升機公司,以及個使用電子發動機控制系統的直升機公司。
現在,A600渦輪增壓機型的到來又將開始一個新的篇章。
